2013年車身修復大賽受損門板修復項目技術方案的補充說明

　

  1、受損門板項目的受損位置及尺寸圖片、作業要求

　（1）作業要求

在40分鐘內，對雪佛蘭新賽歐左前門外板上的長80mm，寬40mm，深10mm的條形凹陷（漆膜已破壞）進行修復，凹陷損傷穿過車身線。


（注意：條形凹陷為縱向，凹陷損傷穿過車身線。損傷長度由兩部分組成共80mm，車身線上部為20mm,車身線下部為60mm；損傷寬度為40mm；損傷深度為10mm。）





選手對凹陷部位分析、打磨、合理使用工具及設備，按正確工藝進行損傷修復。

（2）考核要點

安全防護、設備調整、修復后形狀。修復后技術要求如下：

1）打磨后裸金屬為橢圓狀，長軸240mm,短軸160mm。

2）凹陷部位修復后高度低于原表面，差值≤1mm。

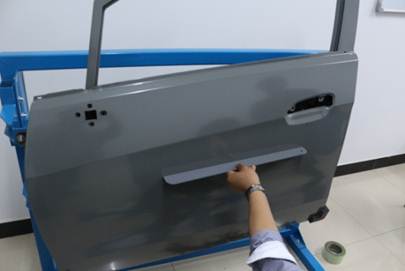

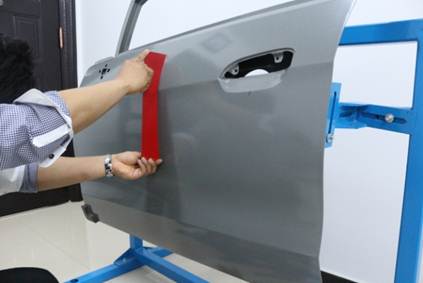

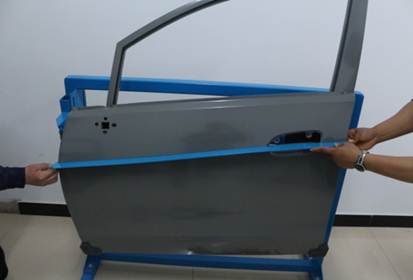

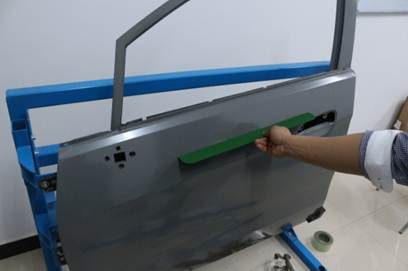

3）車身線、鋼板曲率應與專用卡尺吻合，不能超出±1mm。曲率卡尺測量位置見下圖：





5）凹陷部位修復后高度不得高于原表面。

6）凹陷部位修復后不得有孔洞。
